Optinio priartinimo kameros modulis
Jūsų profesionalus fotoaparato modulio gamintojas
„Guangzhou Sincere Information Technology Ltd.“ yra profesionali ir aukštųjų technologijų įmonė, pirmaujanti integruotų optinių įrenginių gamintoja ir optinių vaizdo sistemų sprendimų teikėja nuo 1992 m. įkūrimo. Specializuojamės įvairių kamerų modulių gamyboje, kad padėtume jums sukurti itin pritaikytus kameros modulių sprendimus, įskaitant 0,1–200 megapikselių MIPI kamerų modulius ir USB kameros modulius bei endoskopinių kamerų modulius, kurių skersmuo 0,9–10 mm.
Kokybės užtikrinimas
Visus mūsų kameros modulius turi patikrinti profesionalus QC, o gaminiai prieš išsiuntimą tikrinami griežtai laikantis nacionalinių standartų. Ir visas procesas yra griežtai įgyvendinamas pagal ISO9001 kokybės sistemą.
01
Pažangi įranga
Profesionalios AA (Active Alignment) įrangos gamyba, COB 100 lygio dulkių -be dulkių.
02
Profesionali techninė komanda
Gaminame kamerų modulius daugiau nei 30 metų. Mes turime geriausius profesionalius MTTP talentus, valdymo talentus ir didelę patirtį turintį pardavimo elitą.
03
Geras aptarnavimas
Teikiame 1 metų keitimo ir 10 metų garantijos paslaugas. Be to, galime apmokyti, kaip naudotis kameros moduliu.
04
Protinga kaina
Siūlome konkurencingą kainą, kad laimėtume-.
05

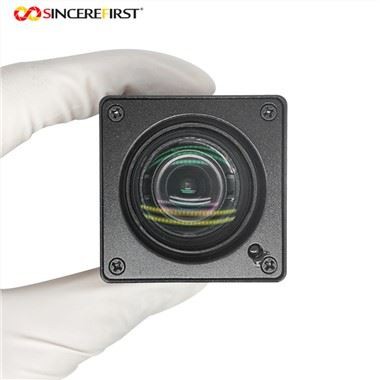

Kas yra optinio priartinimo kameros modulis?
Optinio priartinimo kameros modulis yra integruotas fotoaparato pagrindinis komponentas, susidedantis iš judančių objektyvų grupių, vaizdo jutiklio ir vairavimo mechanizmų. Ypatinga jo savybė yra galimybė reguliuoti optinį židinio nuotolį fiziškai judinant objektyvo elementus, kad būtų galima be nuostolių padidinti arba sumažinti objektą, o ne skaitmeniniu būdu apkarpyti pikselius (skaitmeninis priartinimas). Šis modulis efektyviai išsaugo vaizdo detales ir aiškumą priartinant tolimus objektus, užtikrindamas neprarastų vaizdo kokybę. Jis plačiai naudojamas gaminiuose, pvz., išmaniuosiuose telefonuose, skaitmeniniuose fotoaparatuose ir stebėjimo įrangoje, siekiant patenkinti didelės raiškos tolimų objektų vaizdų ar{4}}smulkių detalių poreikį.
Optinio priartinimo kameros modulio privalumai
HD be nuostolių vaizdas
Fiziškai perkeliant objektyvų grupes, kad būtų galima reguliuoti židinio nuotolį, jis nepasikliauja pikselių apkarpymu ar didinimu, išsaugoma pradinė vaizdo skiriamoji geba ir išvengiama neryškumo ir pikselių, susijusių su skaitmeniniu priartinimu.
Natūrali sudėtis ir perspektyva
Tai leidžia naudotojams reguliuoti kadravimo diapazoną keičiant židinio nuotolį nejudindami savo padėties ir leidžia sklandžiai pereiti iš plataus-kampo į teleobjektyvą. Taip sukuriamos vizualiai paveikesnės arba kompaktiškesnės kompozicijos, kurių perspektyva geriau dera su žmogaus vizualiniais įpročiais.
Tikslus detalių atvaizdavimas
Palyginti su skaitmeniniu priartinimu (kuris padidina vaizdus apkarpant ir interpoliuojant), optinis priartinimas tikrai užfiksuoja smulkesnes tolimų objektų detales be pikselių, neryškumo ar mozaikos efektų. Jis užtikrina aukštą tikslumą atkuriant tekstūras, tekstą, spalvas ir kitas tolimų objektų detales, pavyzdžiui, gali aiškiai matyti tolimų pastatų langų tekstūras arba kelio ženklų informaciją.
Mažo lauko gylio efektas
Ypač teleobjektyvų gale, optinis priartinimas leidžia lengviau užfiksuoti vaizdus su neryškiu fonu (mažas lauko gylis). Tai efektyviai išryškina objektą, suteikdama nuotraukoms didesnį sluoksniuotumo ir profesionalumo pojūtį.
Puikus mažas{0}}šviesos našumas
Optinio priartinimo moduliuose paprastai yra didesnės fizinės diafragmos ir pažangesnės objektyvų grupės. Didinant mastelį, jie gali efektyviai užfiksuoti daugiau šviesos, „nemodeliuodami priartinimą“ didindami pikselius. Net esant silpnam-apšvietimui, vaizdo kokybė išlieka gana švari ir skaidri.
Stiprus universalumas
Integruojant kelis židinio nuotolius (plataus-kampo, standartinio ir portreto), nereikia keisti objektyvo ar dažnai judėti. Vienas modulis gali tvarkyti įvairius fotografavimo scenarijus, pvz., peizažus, grupines nuotraukas, portretus iš arti-ir teleobjektyvo nuotraukas, o tai labai padidina įrenginio praktiškumą ir kūrybingumą.
Optinio priartinimo kameros modulio tipai
USB 3.0 optinio priartinimo kameros modulis
Tai optinio priartinimo kameros modulis, jungiamas prie kompiuterių ar išmaniųjų įrenginių per didelės spartos{0}}USB 3.0 sąsają. Remiantis optinio priartinimo funkcija, jis išnaudoja USB 3.0 5 Gbps pralaidumą, kad realiuoju laiku būtų galima perduoti didelės raiškos vaizdus (pvz., 1080P, 4K). Jai nereikia papildomo perdavimo lusto ir jį galima tiesiogiai prijungti prie USB įrenginių, pvz., kompiuterių ir pramoninės valdymo įrangos, kad būtų galima naudoti „plug{12}}and-“.
Automatinio fokusavimo optinio priartinimo kameros modulis
Suteikdama optinio priartinimo galimybę, jame integruota pažangi automatinio{0}}fokusavimo (AF) sistema. Su integruota -fokusavimo pavara (pvz., VCM balso ritės varikliu) ir mastelio keitimo pavara, ji vienu metu gali atlikti „židinio nuotolio reguliavimą (mastelio keitimą)“ ir „aiškų fokusavimo fiksavimą (fokusavimą)“. Jis gali automatiškai ir greitai užfiksuoti objekto fokusavimą, nesvarbu, ar objektas juda, ar nejuda, užtikrinant, kad vaizdas visada būtų aiškus.
H.264&H.265 optinio priartinimo kameros modulis
Jame integruotas H.264 arba H.265 vaizdo kodavimo lustas. Užfiksavęs didelės raiškos vaizdus- optiniu priartinimu, jis gali tiesiogiai suspausti vaizdo įrašų srautą aparatine įranga. Palyginti su moduliais be kodavimo funkcijų, jis gali žymiai sumažinti vaizdo failų dydį ir pralaidumą, reikalingą tinklo perdavimui, išlaikant aukštą vaizdo kokybę.
4K optinio priartinimo kameros modulis
Jame optinio priartinimo galimybė derinama su itin -didelės-raiškos 4K raiška, leidžiančia išlaikyti 4K-lygio vaizdo detales viso priartinimo proceso metu. Įrengta tiksli optinių lęšių grupė, ji gali užfiksuoti itin subtilius vaizdus su turtingomis detalėmis. Net ir padidinus priartinimą, aiškumas vis tiek yra daug geresnis nei 1080p.
„Global Shutter“ optinio priartinimo kameros modulis
Remiantis optiniu priartinimu, jis naudoja visuotinį užrakto jutiklį, kuris įgalina "vienu metu eksponuoti" visus jutiklio pikselius. Jis gali akimirksniu užfiksuoti viso kadro vaizdą, taip visiškai pašalindamas „slenkančio užrakto efektą“ (vaizdo iškraipymą), kuris atsiranda fotografuojant greitai{1}}judančius objektus. Kartu tai užtikrina, kad vaizdas išliks nesulietas net ir padidinus mastelį.
10x priartinimo optinio priartinimo kameros modulis
Jame yra 10 kartų optinio priartinimo galimybė. Dėl suderinto kelių didelio-tikslumo optinių objektyvų rinkinių judėjimo pasiekiamas be nuostolių priartinimas nuo plataus-kampo iki 10 kartų teleobjektyvo. Jo priartinimo diapazonas yra platus ir jam nereikia skaitmeninio priartinimo pagalbos. Net ir padidinus 10 kartų, jis vis tiek išlaiko pradinės vaizdo kokybės aiškumą.
Optinio priartinimo kameros modulio taikymas
Saugumo stebėjimas
Esant didelio masto{0}}stebėjimo scenarijams, pvz., parkų perimetrams, greitkeliams ir geležinkelio linijoms, modulis gali aiškiai užfiksuoti tolimus neįprastus taikinius, naudodamas optinį priartinimą. Nejudindamas įrenginio, jis gali persijungti iš plataus-kampo panoraminio vaizdo į teleobjektyvą stambiu planu-, o padidintas vaizdas išlieka aiškus – išvengiama detalių praradimo dėl skaitmeninio priartinimo ir padedama apsaugos darbuotojams tiksliai nustatyti riziką.
Pagrindinės išmaniojo telefono kameros
Aukštos{0}}išmanieji telefonai dažnai integruoja 3x arba 5x optinio priartinimo modulius į savo galines kelių{3}}kamerų sistemas. Kai naudotojai fotografuoja toli esančias scenas arba fotografuoja iš arti, jie gali gauti be nuostolių didelės raiškos{6}} vaizdus naudodami optinį priartinimą, nepriartėdami prie objekto. Palyginti su skaitmeniniu priartinimu, jis efektyviai išlaiko tekstūros detales ir spalvų tikslumą, pagerindamas kasdienę fotografavimo patirtį.
Išmaniosios gamybos inspekcija
Pramoninėse gamybos linijose jis gali akimirksniu užfiksuoti aiškius mažų komponentų vaizdus ant greitai judančių konvejerių be iškraipymų. Naudodamas mastelį, jis gali padidinti ir patikrinti lustų litavimo jungtis, komponentų matmenis ar paviršiaus įbrėžimus, todėl ekrane galima aiškiai matyti milimetro{2}lygio defektus, o tai leidžia visiškai automatizuoti, labai{3}}tiksliai kontroliuoti kokybę.
Aerofotografija dronu
Fotografuojant iš oro, dronai aprūpinti itin{0}}didelės raiškos-optinio priartinimo moduliais. Fotografuojant nutolusias scenas galima gauti aiškius vaizdus naudojant optinį priartinimą, nesumažinant skrydžio aukščio. Taip ne tik išvengiama susidūrimo pavojaus skrendant mažame-aukštyje, bet ir išlaikoma 4K-lygio informacija, atitinkanti tyrimų ir žemėlapių duomenų rinkimo bei ekologinio stebėjimo poreikius.
Išmanusis žemės ūkis
Dideliuose{0}}ūkiuose ant stacionarių stulpų sumontuotos optinio priartinimo kameros arba automatinė kreiserinė įranga gali periodiškai nuskaityti didelius dirbamos žemės plotus. Priartinus, kad būtų galima stebėti pasėlių lapų būklę konkrečiose vietovėse, galima aptikti ankstyvus kenkėjų ir ligų, prastos mitybos ar sausros požymius – tai leidžia tiksliai stebėti, pateikti vaizdinius mokslinio tręšimo ir pesticidų naudojimo įrodymus bei sumažinti nuostolius.
Vaizdo konferencijos ir tiesioginės transliacijos
Tokiuose scenarijuose, kaip{0}}didelės apimties konferencijos ir tiesioginės koncertų transliacijos, kamerose yra optinio priartinimo moduliai. Konferencijų metu jie gali pereiti nuo „panoraminio renginio vietos fotografavimo“ prie „kalbėtojo veido išraiškų fotografavimo iš arti“; per koncerto tiesiogines transliacijas jie gali persijungti iš „visos-scenos peržiūrų“ į „dainininko rankų judesių ir muzikos instrumentų detalių{4}}vaizdą iš arti“. Modulio sklandus mastelio keitimas ir didelės raiškos{6}}vaizdas suteikia auditorijai daug detalių ir stiprų buvimo jausmą.
Optinio priartinimo kameros modulio procesas
Schemos projektavimas ir peržiūra
- Reikalavimų analizė: paaiškinkite modulio taikymo scenarijus (pvz., sauga, išmanieji telefonai, pramoninė patikra) ir apibrėžkite pagrindinius parametrus, įskaitant priartinimo didinimą (pvz., 3x, 10x), skiriamąją gebą (pvz., 1080P, 4K), sąsajos tipą (pvz., USB 3.0) ir papildomas funkcijas (pvz., automatinis fokusavimas, H.265 kodavimas).
- Optinis ir struktūrinis projektavimas: suprojektuoti optinę sistemą, parinkti tinkamas objektyvų grupes (pvz., teleobjektyvus, kompensacinius objektyvus) ir vaizdo jutiklius; vienu metu užbaigkite konstrukcijos projektą, kad nustatytumėte modulio dydį ir objektyvo pavaros komponentų (pvz., VCM variklių) montavimo padėtį, užtikrinant sklandų objektyvo judėjimą priartinimo metu.
- Grandinių ir programinės įrangos projektavimas: braižykite PCB grandinių schemas, integruokite maitinimo, perdavimo, kodavimo ir kitus modulius; kurti pagalbinę programinę įrangą ir rašyti mastelio keitimo valdymo ir automatinio{0}}fokusavimo algoritmus, kad aparatinė ir programinė įranga veiktų kartu, kad būtų pasiektas sklandus mastelio keitimas ir aiškus vaizdas.
Gamybos fazė
Gamybos etapas yra labai svarbus siekiant užtikrinti modulio kokybę. Tam reikalingi tikslūs procesai didelės-švaros aplinkoje, o pagrindiniai reikalavimai ir procesai yra tokie:
- Preliminarus paruošimas: Ekrano reikalavimus atitinkančios medžiagos, įskaitant lęšius, jutiklius, PCB ir variklius. Visos medžiagos turi išlaikyti pradinius švaros ir veikimo testus, kad nešvarumai nepakenktų tolesniam surinkimui
- Gamyba švariose patalpose: visas gamybos procesas vykdomas 10/100 klasės COB švariose patalpose. Šioje aplinkoje kubinėje pėdoje yra mažiau nei 100 dulkių dalelių (100 klasės standartas), o tai neleidžia dulkėms prilipti prie objektyvų ar jutiklių ir nepablogina vaizdo kokybės.
- Pagrindinių procesų įgyvendinimas:
- SMT procesas: naudojant paviršinio montavimo technologiją, smulkūs komponentai, tokie kaip rezistoriai, kondensatoriai ir lustai, yra tiksliai lituojami prie PCB, kad būtų užtikrintas grandinės laidumas ir signalo perdavimas. Šio proceso tikslumas yra iki 0,1 mm, todėl užtikrinamas stabilus komponentų sujungimas
- COB pakuotė: tiesiogiai prijunkite vaizdo jutiklį prie PCB, sujunkite elektros jungtis auksinės vielos sujungimu, tada uždenkite apsauginiais klijais, kad padidintumėte jutiklio stabilumą ir atsparumą{0}}trukdžiams. Šis veiksmas turi būti atliktas 10 klasės švarioje patalpoje, kad pakavimo metu nepatektų priemaišų
- AA (Active Alignment) procesas: tai pagrindinis optinio priartinimo modulių kalibravimo procesas. Automatinė įranga koreguoja santykinę objektyvų grupės ir jutiklio padėtį, kad užtikrintų, jog jų optiniai centrai būtų tiksliai sulygiuoti. Tuo pačiu metu jis kalibruoja objektyvo judėjimo trajektoriją priartinimo metu, kad būtų aiškūs vaizdai be poslinkio esant skirtingam padidinimui.
- Modulio surinkimas: Integruokite kalibruotą objektyvų grupę, pavaros variklį, PCB ir kitus komponentus, sumontuokite korpusą, kad sudarytumėte visą optinio priartinimo kameros modulį. Surinkę atlikite pirminius išvaizdos patikrinimus, kad pašalintumėte gaminius su išvaizdos defektais
Išsamus testavimas
- Optinio našumo testavimas: išbandykite priartinimo funkcijas (pvz., priartinimo tikslumą, mastelio glotnumą) ir vaizdo kokybę (pvz., skiriamąją gebą, spalvų tikslumą, iškraipymo dažnį), kad užtikrintumėte be nuostolių ir aiškų vaizdą esant skirtingam priartinimui.
- Elektrinio veikimo tikrinimas: patikrinkite sąsajos perdavimo stabilumą (pvz., USB 3.0 sąsajų perdavimo spartą ir delsą), maitinimo šaltinio stabilumą ir programinės įrangos funkcijas, kad išvengtumėte funkcinių gedimų.
- Aplinkos patikimumo bandymas: imituokite ekstremalias aplinkas, pvz., aukštą ir žemą temperatūrą (-40 laipsnių ~ 85 laipsniai), drėgmę (95 % santykinį drėgnumą), vibraciją ir kritimą, kad patikrintumėte modulio veikimo stabilumą atšiauriomis sąlygomis, užtikrinant, kad jis nebūtų lengvai pažeistas ilgai naudojant.
- Tarptautinis sertifikavimo bandymas: gaminiai turi išlaikyti tarptautinius bandymus ir sertifikatus, tokius kaip CE, FCC, RoHS ir REACH, kad būtų užtikrinta atitiktis pardavimo reikalavimams pagrindinėse pasaulio rinkose.
Pakavimas ir siuntimas
- Gamyklos pakartotinė{0}}patikra: atlikite atsitiktinių imčių-pakartotinę sertifikuotų modulių patikrą (atrankos dažnis didesnis arba lygus 5 %), dar kartą patikrinkite optinį veikimą, išvaizdą ir sertifikavimo ženklus, kad įsitikintumėte, jog į rinką nepatenka gaminių su trūkumais.
- Pakuotės apsauga: atskirai supakuokite modulius į anti-statinius maišelius, o išorinei pakuotei naudokite buferines putas ir kietas kartonines dėžutes, kad išvengtumėte objektyvo pažeidimo arba vidinių komponentų pasislinkimo dėl ekstruzijos ar susidūrimo transportavimo metu.
- Logistika ir pristatymas: pagal kliento poreikius pasirinkti tinkamus logistikos būdus (pvz., krovinių gabenimas oro transportu, krovinių gabenimas sausuma), pateikti logistikos sekimo numerius, užtikrinti, kad moduliai būtų pristatyti į kliento nurodytą vietą laiku ir geros būklės, pridėkite gaminių kvalifikacijos sertifikatus ir sertifikavimo ataskaitas.
Optinio priartinimo kameros modulio komponentai
Optinė sistema yra mastelio keitimo galimybės ir vaizdo kokybės nustatymo pagrindas. Jis koreguoja židinio nuotolį koordinuodama kelių lęšių grupių judėjimą ir turi atitikti mažos aberacijos ir didelio šviesos pralaidumo reikalavimus.
1. Objektyvo grupė: sudaryta iš kelių skirtingų funkcijų optinių lęšių, tai yra fizinio priartinimo pagrindas.
- Fiksuotas objektyvas: pritvirtintas objektyvo cilindre, suteikia pagrindinį optinį kelią, užtikrinantį stabilų šviesos patekimą į modulį.
- Priartinimo objektyvas: gali judėti išilgai optinės ašies. Keisdamas atstumą nuo kitų objektyvų, jis koreguoja židinio nuotolį, kad priartinimas būtų perjungtas iš „plačiakampio-kampo į teleobjektyvą“.
- Kompensacinis objektyvas: juda sinchroniškai su priartinimo objektyvu, kad kompensuotų priartinimo metu susidariusias aberacijas (pvz., sferinę aberaciją, chromatinę aberaciją), užtikrinant aiškius vaizdus esant skirtingam padidinimui.
2. Filtras: paprastai IR-CUT (infraraudonųjų spindulių pjovimo filtras), įrengiamas tarp objektyvų grupės ir vaizdo jutiklio.
- Funkcija: Filtruoja infraraudonųjų spindulių šviesą aplinkoje, kad būtų išvengta infraraudonųjų spindulių trukdžių vaizdo jutikliui, užtikrinant, kad vaizdo spalvos atitiktų žmogaus regimąjį suvokimą ir išvengta spalvų perdavimo.
Pavaros sistema yra atsakinga už tai, kad objektyvų grupė judėtų tiksliai, vykdydama „priartinimo“ ir „fokusavimo“ veiksmus, ir turi atitikti mažo triukšmo ir didelio atsako greičio reikalavimus.
- Mastelio keitimo pavara: dažniausiai naudoja VCM (balso ritės variklį) arba žingsninį variklį. Jis priverčia priartinimo objektyvą linijiškai judėti išilgai optinės ašies, veikiant elektromagnetinei jėgai, tiksliai valdydamas priartinimo didinimą (pvz., reguliuojant nuo 3 iki 10 kartų).
- Fokuso pavara: taip pat daugiausia naudoja VCM. Jis skatina fokusavimo objektyvą tiksliai-sureguliuoti savo padėtį, tiksliai sufokusuodamas šviesą į šviesai jautrų vaizdo jutiklio paviršių, užtikrindamas aiškų vaizdą po priartinimo (ty „koordinuotas priartinimas + fokusavimas“).
- Transmisijos konstrukcija: apima švino varžtus, krumpliaračius arba kreipiamuosius bėgius. Jis sujungia variklį ir objektyvo grupę, paversdamas variklio galią sklandžiu objektyvo judėjimu, kad būtų išvengta vaizdo poslinkio dėl objektyvo drebėjimo.
Vaizdo gavimo sistema yra atsakinga už optinės sistemos perduodamos šviesos priėmimą ir jos pavertimą apdorojamais elektriniais signalais, kurie yra pagrindinė „šviesos{0}}į-konvertavimo elektros energija“ grandis.
1. Vaizdo jutiklis: pagrindinis komponentas, paprastai CMOS jutiklis
- Funkcija: šviesai jautrūs vienetai (pikseliai) priima šviesą ir paverčia ją elektriniais signalais, išvesdami neapdorotus vaizdo duomenis (RAW formatu). Pikselių skaičius (pvz., 8 mln., 12 mln.) lemia maksimalią modulio skiriamąją gebą (pvz., 1080P, 4K).
2. Jutiklio laikiklis: pagamintas iš didelio-tikslaus įpurškimo-formuotų dalių arba metalinių dalių, jis pritvirtina vaizdo jutiklį, kad užtikrintų, jog jutiklio šviesai jautrus paviršius būtų griežtai sulygiuotas su objektyvo grupės optiniu centru, išvengiant vaizdo iškraipymo dėl poslinkio.
Grandinės sistema yra atsakinga už modulio maitinimą, vaizdo signalų apdorojimą, pavaros sistemos valdymą ir duomenų perdavimą išoriniams įrenginiams. Jis turi atitikti mažų trukdžių ir didelio stabilumo reikalavimus
- PCB (spausdintinė plokštė): modulio „grandinės skeletas“. Jis naudoja didelio-tankio PCB (pvz., HDI plokštes), kad integruotų visų elektroninių komponentų litavimo taškus ir signalų pėdsakus, užtikrinant stabilias grandinių jungtis.
- Pagrindinis valdymo lustas: taip pat žinomas kaip vaizdo signalo procesorius (ISP). Jis gauna neapdorotus jutiklio išvedamus elektrinius signalus, atlieka apdorojimą, pvz., triukšmo mažinimą, baltos spalvos balansą, spalvų korekciją ir priartinimo parametrų skaičiavimą, ir išveda tiesiogiai tinkamus vaizdo / vaizdo signalus.
- Priartinimo valdymo lustas: gauna nurodymus iš pagrindinio valdymo lusto, tiksliai valdydamas priartinimo variklio judėjimo atstumą ir greitį, kad būtų užtikrintas tikslus priartinimas (pvz., tikslus priartinimas 10 kartų be padidinimo nuokrypio).
- Signalo perdavimo lustas: sukonfigūruoja atitinkamas mikroschemas pagal sąsajos tipą (pvz., USB 3.0, MIPI), kad apdorotų vaizdo / vaizdo signalų perdavimas į išorinius įrenginius (pvz., kompiuterius, išmaniųjų telefonų pagrindines plokštes) dideliu greičiu, sumažinant perdavimo delsą.
- PMIC (Power Management IC): užtikrina stabilią įtampą ir srovę įvairiems modulio komponentams (davikliams, varikliams, lustams), kad būtų išvengta variklio virpėjimo ar jutiklių sutrikimų, kuriuos sukelia įtampos svyravimai.
Struktūriniai komponentai yra atsakingi už vidinių komponentų tvirtinimą, pagrindinės sistemos apsaugą nuo išorinių pažeidimų ir modulio suderinamumo su išorinio įrenginio įrengimu užtikrinimą.
- Modulio korpusas: dažniausiai pagamintas iš metalo arba didelio{0}}tvirto plastiko. Jis apima visus vidinius komponentus, kad į vidų nepatektų dulkės ir drėgmė, ir suteikia išorines montavimo sąsajas (pvz., varžtų skyles, sagtis).
- Objektyvo tvirtinimas: fiksuoja objektyvo grupę ir objektyvo korpusą, kad santykinė objektyvo grupės ir jutiklio padėtis išliktų stabili, išvengiant optinio centro poslinkio, kurį sukelia vibracija.
- Dulkėms atsparus sandarinimo žiedas: montuojamas ties jungtimis tarp objektyvo laikiklio ir korpuso bei tarp objektyvo grupės ir objektyvo korpuso. Tai pagerina modulio sandarumą, kad dulkės nepatektų į optinę sistemą (tai suderinama su švarios patalpos reikalavimais gamybos etape).
Pagal programos scenarijų pridėti pagalbiniai komponentai turi optimizuoti modulio funkcijas ir vartotojo patirtį
- EEPROM: saugo modulio kalibravimo parametrus (pvz., priartinimo didinimo kalibravimo vertes, baltos spalvos balanso parametrus). Modulis automatiškai nuskaito šiuos parametrus paleidžiant, kad užtikrintų nuoseklų veikimą kiekvieną kartą įkrovus
- Aušintuvas: didelės-galios moduliams (pvz., 4K raiškos moduliams, saugos moduliams, veikiantiems ilgą laiką), jis montuojamas ant pagrindinio valdymo lusto arba maitinimo lusto paviršiaus, kad būtų išsklaidyta šiluma ir išvengta veikimo pablogėjimo arba žalos, kurią sukelia lusto perkaitimas.
Kaip su mumis bendradarbiauti?
Paklausos analizė
Bendrauti su klientais reikalavimais
Projektavimo schema
Projektavimo sprendimai, atitinkantys klientų poreikius
Užmegzti bendradarbiavimą
Pateikite kameros modulio brėžinius ir užmegzkite bendradarbiavimą
Padaryti pavyzdžius
Kameros modulio patikrinimas pagal projektinį planą
Kameros modulio testas
Išsiųskite pavyzdžius, o klientai išbandys
Masinė gamyba
Pavyzdžiams išlaikius kliento testą, prasideda masinė gamyba
Sertifikatai
RoHS, REACH, ISO, CE, FCC
DUK
Kl .: Kas yra kameros modulis?
A: Kameros modulis yra integruotas aparatinės įrangos komponentas, paprastai apimantis pagrindines dalis, pvz., objektyvus, vaizdo jutiklius, tokius kaip CMOS arba CCD, infraraudonųjų spindulių filtrus, automatinio fokusavimo variklius, vaizdo apdorojimo grandines (ISP) ir sąsajas. Jo funkcija yra paversti optinius vaizdus į skaitmeninius signalus, kuriuos gali apdoroti elektroniniai prietaisai. Jis plačiai taikomas tokiose srityse kaip mobilieji telefonai, kompiuteriai, saugos stebėjimas ir automobiliai, kad būtų galima atlikti tokias funkcijas kaip fotografavimas ar vaizdų gavimas realiu laiku{2}.
K: Koks esminis skirtumas tarp optinio ir skaitmeninio priartinimo?
A: Optinis priartinimas pasiekiamas fiziškai judant objektyvus, užtikrinant neprarastų vaizdo kokybę ir visišką detalių išsaugojimą; Skaitmeninis priartinimas apima esamų pikselių apkarpymą ir padidinimą, dėl ko vaizdas susilieja ir prarandama pikselių.
Kl.: Kodėl optinio priartinimo moduliai yra sudėtingesni ir brangesni nei įprasti fiksuoto{0}}fokusavimo moduliai?
A: Taip yra todėl, kad jiems reikalingos ne tik tikslios kelių{0}}objektyvų grupės ir mikro{1}}varikliai, kad jie judėtų, bet ir sudėtingi valdymo algoritmai, skirti koordinuoti fokusavimą ir priartinimą. Šie veiksniai padidina jų techninį sudėtingumą ir gamybos sąnaudas
Kl.: Kodėl gamyba vykdoma 10/100 klasės COB švariose patalpose? Kokie kiti pagrindiniai procesai reikalingi?
A: Švarios patalpos neleidžia dulkėms prilipti prie lęšių / jutiklių, todėl išvengiama neigiamo poveikio vaizdams. Pagrindiniai procesai apima SMT (Surface Mount Technology) ir AA (Active Alignment) procesą – abu tiesiogiai lemia modulio veikimo stabilumą.
K: Ką reiškia „10 kartų optinis priartinimas“?
A: „10 kartų optinis priartinimas“ reiškia, kad didžiausias modulio židinio nuotolis yra 10 kartų didesnis už mažiausią židinio nuotolį. Tai leidžia 10 kartų priartinti tolimus objektus, kad būtų galima fotografuoti neprarandant vaizdo kokybės, o tai suteikia didelį kompozicijos lankstumą nuo plataus-kampo iki arti{5}}kadrų.
Kl .: Kokiuose įrenginiuose daugiausia naudojami optinio priartinimo kamerų moduliai?
A. Jie plačiai naudojami įrenginiuose, kuriems reikalinga didelės -raiškos teleobjektyvo ar{1}}vaizdo iš arti, pvz., aukščiausios klasės išmanieji
Kl .: Kaip įvertinti optinio priartinimo modulio kokybę ir patikimumą?
A: Be pagrindinių parametrų, tokių kaip skiriamoji geba ir priartinimo padidinimas, reikėtų atkreipti dėmesį į jo gamybos procesus (pvz., gamyba 10 klasės švariose patalpose) ir tarptautinius sertifikatus (pvz., CE, FCC, RoHS). Tai svarbūs jo gamybos tikslumo, gaminių saugos ir aplinkosaugos atitikties rodikliai, atspindintys gamintojo griežtumą ir gaminio patikimumą.
