0,3 MP BF2013 jutiklio endoskopo kameros modulis



Įvadas:

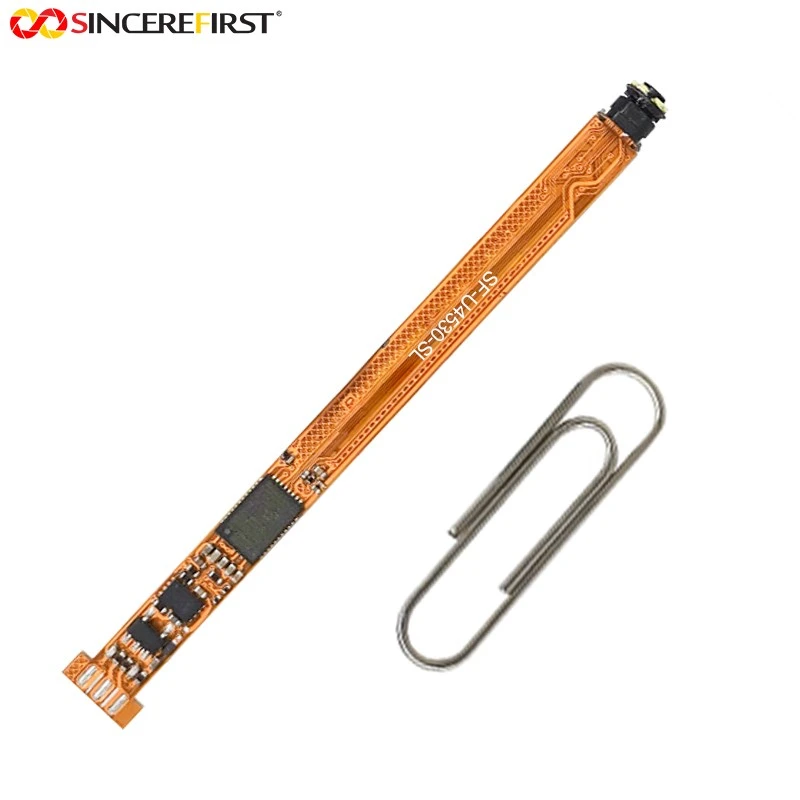

Endoskopo kameros modulyje yra BF2013 jutiklis, gautas iš BYD Semiconductor, didelio -našumo 0,3 MP jutiklis, kurio skiriamoji geba yra 640 (H) x 480 (V) pikselių. Jame yra 1/10 colio jutiklis ir integruotas dizainas. Jis pateikiamas kaip plikas modulis, kurio bendras kompaktiškas matmuo yra 60 mm ± 0,5 mm × 4,5 mm ± 0,1 mm, o objektyvo skersmuo 4,5 mm, kad būtų lengva pasiekti siauras erdves. Modulis pagamintas naudojant pažangią SMT technologiją ir AA procesą, užtikrinantį stabilią struktūrą ir patikimą veikimą, ir yra išlaikęs tarptautinius sertifikatus, įskaitant CE, FCC, RoHS ir Reach, atitinkančius pasaulinius kokybės standartus.

Įrengtas 6 integruotos 2016 White LED užpildymo lemputės, šis modulis išsiskiria odos aptikimo scenarijais. 6 LED lemputės užtikrina tolygų ir švelnų apšvietimą, efektyviai pašalindamos šešėlius ant odos paviršiaus ir užtikrindamos, kad būtų aiškiai matomos net subtilios odos detalės, tokios kaip tekstūra, spalvinės dėmės ir poros. Šviestuvai palaiko pastovų ryškumą, išvengdami per didelės ekspozicijos arba nepakankamo apšvietimo, galinčio iškraipyti odos spalvą. Kartu su didelės raiškos-vandeniui atspariu objektyvu modulis užtikrina tikslų spalvų atkūrimą-, o tai yra pagrindinis privalumas su oda-susijusiomis programomis-, o vandeniui atsparus dizainas taip pat praplečia jo naudojimą drėgnoje aplinkoje.

Kalbant apie pagrindinį našumą, modulis siūlo 69,5 dB dinaminį diapazoną, o signalo -ir -triukšmo santykis (S/N santykis) yra didesnis nei 38,7 dB arba lygus jai, todėl galima gauti aiškų vaizdą su turtingomis detalėmis net esant prastam{4}}apšvietimui. Jis palaiko USB2.0 vaizdo išvestį, kad būtų galima greitai ir efektyviai perduoti duomenis, užtikrinant vaizdo apdorojimą realiuoju laiku, ir yra suderinamas su operacinėmis sistemomis, įskaitant Win2000, WinXP, 7, 8 ir 10, kad būtų galima plačiai pritaikyti. Modulis naudoja FPC (Flexible Printed Circuit), kad padidintų lankstumą ir pritaikymą įvairiems diegimo scenarijams.

1. Kompaktiškas integruotas dizainas:4,5 mm plikas modulis sujungia jutiklį, objektyvą ir 6-LED apšvietimą į vieną įrenginį, leidžiantį miniatiūrizuoti ribotos erdvės medicinos ir grožio prietaisus.
2. Profesionalus{0}}laipsnio odos aptikimo apšvietimas:6-LED masyvas užtikrina puikų spalvų perteikimo indeksą (CRI) ir vienodą apšvietimą, užtikrina tikrą-gyvybės odos atspalvį, tikslią porų analizę ir sumažina diagnostikos klaidas atliekant kosmetinius ir dermatologinius vertinimus.
3. Didelis{0}}patikimas gamybos procesas:Pagaminta naudojant pažangią paviršinio montavimo technologiją (SMT) ir aktyviojo išlygiavimo (AA) procesus, užtikrinančius nuoseklų optinį našumą ir ilgalaikį stabilumą{0}} nuolat veikiant.
4. Tarptautiniu mastu sertifikuota kokybė:Visiškai atitinka CE, FCC, RoHS ir REACH standartus, atitinka pasaulinius medicinos ir plataus vartojimo elektronikos saugos ir aplinkosaugos reikalavimus.
5. Didelio{0}}našumo vaizdavimas:VGA skiriamoji geba 30 kadrų per sekundę, kartu su 69,5 dB dinaminiu diapazonu ir automatiniu-ekspozicijos / baltos spalvos balansu užtikrina aiškų,-laiką vaizdo įrašą, kad būtų galima tiksliai apžiūrėti.
6. „Plug{0}}and-Play“ suderinamumas:USB2.0 sąsaja palaiko kelias operacines sistemas, palengvina greitą integraciją ir sumažina kūrimo ciklus.

1. Medicininiai endoskopai:Idealiai tinka skaitmeniniams otoskopams, intraoralinėms kameroms ir dermatoskopams, todėl galima ne{0}}invaziškai vizualizuoti ausies kanalus, burnos audinius ir odos sluoksnius klinikinio-spalvos tikslumu.
2. Grožio ir odos analizės prietaisai:Puikiai tinka išmaniesiems odos analizatoriams ir porų aptikimo rašikliams, teikiantiems aukštos{0}kokybės vaizdavimą kosmetinėms konsultacijoms, drėgmės analizei ir gydymo eigos stebėjimui.
3. Pramoniniai boreskopai:Tinka variklių tikrinimo kameroms ir vamzdynų tikrinimo sistemoms, užtikrinančias atsparumą vandeniui ir dulkėms automobilių techninės priežiūros ir santechnikos diagnostikai.
4. Veterinariniai ir specialūs instrumentai:Naudojamas veterinarijos endoskopuose ir papuošalų tikrinimo mikroskopuose, užtikrinant patikimą vaizdą gyvūnų sveikatos priežiūrai ir tiksliam komponentų tyrimui.

5. Vandentiekio aptikimo įranga:Integruotas į vamzdynų tikrinimo endoskopus, skirtus paslėptų vamzdynų užsikimšimams, nuotėkiams ar defektams nustatyti.

DUK





01.Kas yra BF2013 jutiklio tiekėjas ir koks jo veikimas?

Jutiklis yra iš BYD Semiconductor, turintis 1/10{5}} colių CMOS su efektyviais 640 × 480 pikseliais, palaikantis 30 kadrų per sekundę VGA išvestį, įmontuotą ISP, 69,5 dB dinaminį diapazoną ir S/N santykį, didesnį arba lygų 38,7 dB.

02.Kokie yra 6 šviesos diodų masyvo privalumai odos aptikimui?

6-LED masyvas užtikrina vienodą apšvietimą be šešėlių ir aukštą CRI, leidžia tiksliai atkurti odos atspalvį ir porų detales bei sumažinti diagnostikos klaidas. Maža šilumos gamyba užtikrina saugesnį ir patogesnį kontaktą su oda.

03.Ar modulis išlaikė tarptautinius sertifikatus?

Taip, jis išlaikė tarptautinius bandymus ir sertifikatus, tokius kaip CE, FCC, RoHS ir Reach.

04.Kokie yra modulio matmenys ir konstrukcijos ypatybės?

Jame yra viskas{0}}viename

05.Kaip gamybos procesas užtikrina kokybę?

Pagaminta naudojant SMT (Surface Mount Technology) ir AA (Active Alignment) procesus, užtikrinančius tikslų optinio centro ir jutiklio išlygiavimą, kad būtų užtikrintas stabilus ir patikimas vaizdo našumas.

06.Ar palaikoma pritaikyta plėtra?

Taip, tinkinimas palaikomas. Židinio nuotolis, žiūrėjimo kampas, LED ryškumas ir PCB matmenys gali būti koreguojami pagal kliento reikalavimus, teikiamos techninės ir programinės įrangos pritaikymo paslaugos.
